RS485+PHP+串口服务器，用TCP方式实现温度实时监测代码

写这个程序是有原因的，近期天气越来越凉，估计邻居的循环泵又开始作妖了，为了摸清邻居夜间开循环泵的规律，做了这套PHP+RS485温度模块的监测程序，直接把温度传感器放到暖气上判断温度降低的时间段。

所需设备的连接方式：

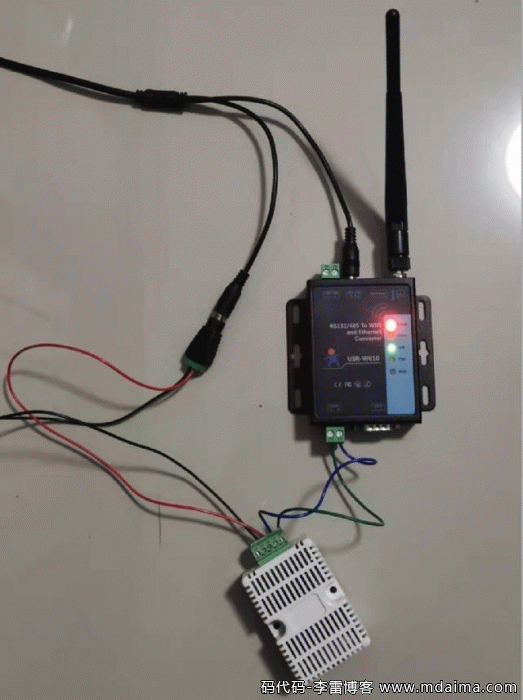

一个USR-W610的串口服务器和一个温度传感器，连线方式就如下图，两个设备都需要供电。之前的博文中有介绍过这两个设备的情况包括花费的RMB

温度传感器与串口服务器连线方式

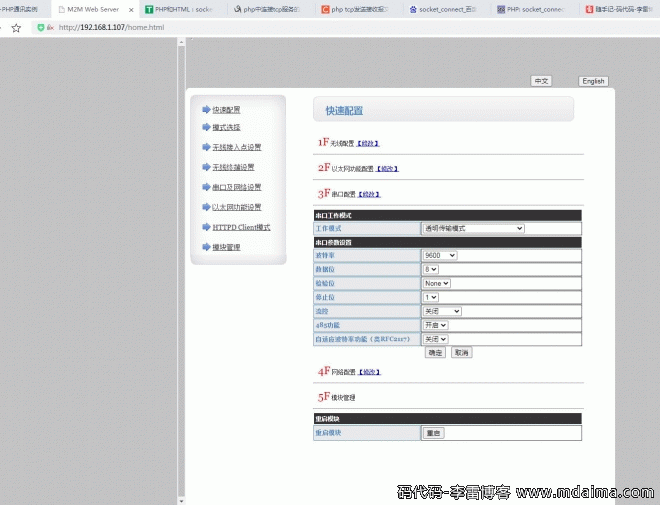

上图设备中串口服务器是需要设置参数的，通电后可以通过无线WIFI连接，进入管理界面，配置信息如下图：

注意的地方是：波特率、数据位要与温度传器一致，工作模式透明传输，网络模式、协议、端口、IP可不是服务器地址而是W610获取到的IP，这个IP就是PHP代码中发送TCP指令的目标IP。



串口服务器WIFI名称

串口服务器设置

串口服务器设置

监测页面截图：

PHP温度实时监测界面

监测页面核心代码：

<script src="../jquery.min.js"></script>
<script>
function tcp_control(zhiling,type){

    $("#status").html('正在读取数据，请稍后...');

    var ajaxform=$.post("jilu-ajax.php",{zhiling:zhiling,type:type},function(result){

        var give_strs= new Array(); //定义一数组
        give_strs=result.split("|"); //字符分割

        if (give_strs[0]=="ok"){
            if (zhiling=='wendu'){
                $("#shidu").html(give_strs[1]);
                $("#wendu").html(give_strs[2]);
                $("#status").html('<span style=color:green>读取温、湿度，成功，返回值：'+give_strs[3]+'</span>');
            }if (zhiling=='light'){
                $("#status").html('<span style=color:green>执行成功，返回值：'+give_strs[1]+'</span>');
            }
        }else{
            $("#status").html('<span style=color:red>Error-'+result+'</span>')
        }
    });

}
</script>

<div style="width:100%; margin-top:100px">
    <table width="52%" border="0" align="center" cellpadding="0" cellspacing="0">
        <tr>
            <td height="77" colspan="2" align="center" style="font-size:100px; font-family:'黑体'">实时温度</td>
        </tr>
        <tr>
            <td width="50%" height="237" align="center" valign="middle" >温度：<span id="wendu" style="font-size:86px; color:#FF6600">-</span></td>
            <td width="50%" align="center" valign="middle">湿度：<span id="shidu" style="font-size:86px;color:#FF6600">-</span></td>
        </tr>
        <tr style="display:">
            <td height="45" colspan="2" align="center" valign="middle"><span id="status">---</span></td>
        </tr>
    </table>
</div>

<div>
    <iframe src="tongji.php" id="Frame_1" name="Frame_1" frameborder="0" scrolling="no" style="width:100%;height:500px"></iframe>
</div>

<script>
$(document).ready(function(){
    tcp_control('wendu','');
    setInterval(function(){tcp_control('wendu','')},10000);
});
</script>

RS485协议用PHP+AJAX发送指令和接收数据的核心代码：

<?
include_once("conn.php");
date_default_timezone_set ("PRC");//设置时区
set_time_limit(0);
ini_set('memory_limit','1024M');
header("Content-Type: text/html;charset=GB2312");

$zhiling=$_POST["zhiling"];
$type=$_POST["type"];

function tcp($sendStr){

    $host = "192.168.1.107";//串口服务器IP
    $port = 8899;//服务器端口

    $socket = socket_create(AF_INET, SOCK_STREAM, getprotobyname("tcp"));  // 创建Socket
    socket_set_option($socket,SOL_SOCKET,SO_RCVTIMEO,array("sec"=>3, "usec"=>0 ) );//接收超时
    socket_set_option($socket,SOL_SOCKET,SO_SNDTIMEO,array("sec"=>1, "usec"=>0 ) );//发送超时

    if (socket_connect($socket, $host, $port)) {  //连接
        socket_write($socket, $sendStr);  // 逐组数据发送
        $receiveStr = '';
        $receiveStr = socket_read($socket, 1024, PHP_BINARY_READ);  // 采用2进制方式接收数据
        $receiveStrHex = bin2hex($receiveStr);  // 将2进制数据转换成16进制
        return $receiveStrHex;//返回的值
    }

    socket_close($socket);// 关闭Socket
}

if ($zhiling=='wendu'){

    //要发送的指令（温度传感器发出的查询指令：01 03 00 00 00 02 C4 0B）
    $sendStr = "\x01\x03\x00\x00\x00\x02\xC4\x0B";  // 16进制数据

    $get_value=tcp($sendStr);

    $indate=date("Y-m-d H:i:s");

    $shidu=substr($get_value,6,4);//获取湿度信息
    $shidu_str=number_format((hexdec($shidu)/10),2);
    //echo "当前湿度：".$shidu."，转为十进制：".hexdec($shidu)."，显示为：".number_format((hexdec($shidu)/10),2)."%";

    $wendu=substr($get_value,10,4);//获取温度信息
    $wendu_str=number_format((hexdec($wendu)/10),2);
    //echo "当前温度：".$shidu."，转为十进制：".hexdec($shidu)."，显示为：".number_format((hexdec($shidu)/10),2)."℃";

    echo "ok|".$shidu_str."|".$wendu_str."|".$get_value."，最后返回时间：".$indate;

    $sql2 = "insert into wendu (indate,wendu,shidu) values ('" . $indate . "','" . $wendu_str . "','" . $shidu_str . "') ";
    $mysqli->query($sql2);
}
?>

以上放的都是主要的核心PHP代码，里面还有一个利用highchart做的统计图，这个代码就不放了，自由发挥吧。
